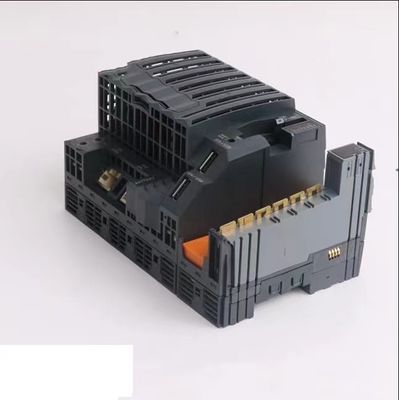

Giao diện

1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link

Mô-đun hệ thống

CPU

Mã B&R

0x2164

Làm mát

Không có quạt với hạ nhiệt (xem điều kiện hoạt động)
Ventilator có thể thay thế cho phạm vi nhiệt độ đầy đủ
Fan theo dõi

Các chỉ số tình trạng

Chức năng CPU, nhiệt độ quá cao, Ethernet, POWERLINK, CompactFlash, pin

Chẩn đoán

Pin

Có, sử dụng đèn LED và phần mềm

Chức năng CPU

Có, sử dụng đèn LED chỉ báo tình trạng

CompactFlash

Có, sử dụng đèn LED chỉ báo tình trạng

Ethernet

Có, sử dụng đèn LED chỉ báo tình trạng

Powerlink

Có, sử dụng đèn LED chỉ báo tình trạng

Nhiệt độ quá cao

Có, sử dụng đèn LED chỉ báo tình trạng

Chẩn đoán - Fan

Vâng, sử dụng phần mềm

Hỗ trợ

Hỗ trợ ACOPOS

Vâng.

Hỗ trợ Visual Components

Vâng.

Tiêu thụ năng lượng mà không có thẻ nhớ, module giao diện và USB

13.5 W

Tiêu thụ năng lượng nội bộ của X2X Link và nguồn điện I/O

Xe buýt

1.42W

I/O nội bộ

0.6 W

Phân hao điện năng bổ sung do các thiết bị điều khiển (kháng) [W]

-

Phân cách điện

IF1 - IF2

Vâng.

IF1 - IF3

Vâng.

IF1 - IF4

Không.

IF1 - IF5

Không.

IF1 - IF6

Vâng.

IF2 - IF4

Vâng.

IF2 - IF5

Vâng.

IF3 - IF4

Vâng.

IF3 - IF5

Vâng.

IF4 - IF5

Không.

IF4 - IF6

Vâng.

IF5 - IF6

Vâng.

PLC - IF1

Không.

PLC - IF2

Vâng.

PLC - IF3

Vâng.

PLC - IF4

Không.

PLC - IF5

Không.

PLC - IF6

Vâng.

Giấy chứng nhận

CE

Vâng.

UKCA

Vâng.

ATEX

Khu vực 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (xem hướng dẫn sử dụng X20)
FTZÚ 09 ATEX 0083X

UL

cULus E115267
Thiết bị điều khiển công nghiệp

HazLoc

cCSAus 244665
Thiết bị điều khiển quy trình
cho các vị trí nguy hiểm
Lớp I, phân khúc 2, nhóm ABCD, T5

DNV

Nhiệt độ: B ((0 đến 55°C)
Độ ẩm: B (tối đa 100%)
Động: B ((4 g)
EMC: B ((cầu và boong mở)

CCS

Vâng.

LR

ENV1

KR

Vâng.

ABS

Vâng.

BV

EC33B
Nhiệt độ: 5 - 55°C
Vibration: 4 g
EMC: Cầu và boong mở

KC

Vâng.

Điện áp đầu vào

24 VDC -15% / +20%

Điện vào

Tối đa 2,2 A

Chất bảo hiểm

Tích hợp, không thể thay thế

Bảo vệ cực ngược

Vâng.

Công suất đầu ra danh nghĩa

7W

Kết nối song song

Vâng.

Hoạt động dư thừa

Vâng.

Điện áp đầu vào

24 VDC -15% / +20%

Chất bảo hiểm

Chất bảo hiểm đường dây cần thiết: tối đa 10 A, hơi chậm

Điện áp đầu ra danh nghĩa

24 VDC

Trọng lượng tiếp xúc được phép

10 A

Các chỉ số tình trạng

Gánh nặng quá tải, trạng thái hoạt động, trạng thái mô-đun, truyền dữ liệu RS232

Chẩn đoán

Chuyển dữ liệu RS232

Có, sử dụng đèn LED chỉ báo tình trạng

Phương thức chạy/sai

Có, sử dụng đèn LED và phần mềm

Nạp quá tải

Có, sử dụng đèn LED và phần mềm

Phân cách điện

Nguồn cung cấp I/O - Nguồn cung cấp điện I/O

Không.

CPU/X2X Link supply - CPU/X2X Link power supply

Vâng.

CompactFlash slot

1

Đồng hồ thời gian thực

Không dễ bay hơi, độ phân giải 1 giây, độ chính xác từ -20 đến 20 ppm ở 25 °C

FPU

Vâng.

Bộ xử lý

Loại

Celeron 650

L2 cache

256 kB

L1 cache cho dữ liệu và mã chương trình

2x 16 kB

Bộ xử lý I/O tích hợp

Xử lý các điểm dữ liệu I / O trong nền

Các khe cắm giao diện mô-đun

1

Các biến số còn lại

Tối đa 256 kB

Thời gian chu kỳ lớp nhiệm vụ ngắn nhất

200 μs

Thời gian chu kỳ hướng dẫn điển hình

0.0034 μs

Bùi dữ liệu

Giám sát pin

Vâng.

Pin lithium

Ít nhất 3 năm

Bộ nhớ tiêu chuẩn

RAM

64 MB SDRAM

RAM của người dùng

1 MB SRAM

Giao diện IF1

Loại

RS232

Biến thể

Kết nối thông qua khối đầu cuối 12-pin TB12

Tỷ lệ chuyển nhượng

Tối đa 115,2 kbit/s

Giao diện IF2

Loại

Ethernet

Biến thể

RJ45 được bảo vệ

Chiều dài đường dây

Tối đa 100 m giữa 2 trạm (chiều dài phân đoạn)

Tỷ lệ chuyển nhượng

10/100 Mbit/s

Giao diện IF3

Xe cắm trại

POWERLINK V1/V2

Loại

100BASE-T (ANSI/IEEE 802.3)

Biến thể

RJ45 được bảo vệ

Chiều dài đường dây

Tối đa 100 m giữa 2 trạm (chiều dài phân đoạn)

Tỷ lệ chuyển nhượng

100 Mbit/s

Giao diện IF4

Loại

USB 1.1

Biến thể

Loại A

Điện lượng đầu ra tối đa

0.5 A

Giao diện IF5

Loại

USB 1.1

Biến thể

Loại A

Điện lượng đầu ra tối đa

0.5 A

Giao diện IF6

Loại

X2X Link master

Số lượng

1

Định hướng lắp đặt

Xét ngang

Vâng.

Dọc

Vâng.

Độ cao của thiết bị so với mực nước biển

0 đến 2000 m

Không giới hạn

>2000 m

Giảm nhiệt độ môi trường xung quanh 0,5 °C trên 100 m

Mức độ bảo vệ theo EN 60529

IP20

Nhiệt độ

Hoạt động

Định hướng gắn ngang

0 đến 55 °C, không có quạt: 0 đến 45 °C

Định hướng lắp đặt dọc

0 đến 55 °C, không được phép không có quạt

Giảm chất lượng

-

Lưu trữ

-25 đến 70°C

Giao thông vận tải

-25 đến 70°C

Độ ẩm tương đối

Hoạt động

5 đến 95%, không ngưng tụ

Lưu trữ

5 đến 95%, không ngưng tụ

Giao thông vận tải

5 đến 95%, không ngưng tụ

Lưu ý

Lệnh bộ nhớ ứng dụng (CompactFlash) riêng biệt.
Pin dự phòng bao gồm trong giao hàng
X20 tấm nắp đầu (phía phải) bao gồm trong giao hàng
Khối đầu cuối 12 pin X20 bao gồm trong giao hàng
Vỏ khe cắm mô-đun giao diện bao gồm trong giao hàng

Kích thước

Chiều rộng

150 mm

Chiều cao

99 mm

Độ sâu

85 mm
